應用行業

雷茨（Raetts）鋁合金風刀廣泛應用在超聲波清洗、玻璃清洗機、電路板、電鍍件、涂膜、涂裝、有色金屬板/線材/片材生產等不同行業工序中的除水干燥，也可用于有害氣體、粉塵、冷熱空氣的無障隔離、印刷給紙上的吹紙及印后干燥、食品、醫藥的極速加熱、解凍與高溫殺滅菌。

產品優點

采用擠壓鋁合金6061為刀片精密，出風強勁，節能高效 實用可靠

結構采用獨特設計，確保出風風阻小，風速均勻，精度可達±5%

出風口寬度可調，可調范圍 0.3~3mm

風刀長度尺寸可根據客戶要求定制，長度可達6m

多種進風口口徑及位置可選，滿足螺絲連接或軟管連接的要求，方便安裝

可承受最高風速400m/s 、最高耐溫 250 ℃、最大耐壓 5kgf/cm2

可配套使用雷茨高速離心風機、雷茨高壓風機，應用靈活方便

技術參數

產品型號：? ? ? ? ? ? ? ? ? ?RTAL-51? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?適配氣源：? ? ? ? ? ? ? ? ? ? ? ? 雷茨高速離心風機（雷茨探索者風機）

出風刀口：? ? ? ? ? ? ? ? ? ?可調（最小0.2mm）? ? ? ? ? ? ? ? ? ? ?進風口尺寸：? ? ? ? ? ? ? ? ? ? ?51

風刀長度：? ? ? ? ? ? ? ? ? ?100-3000mm? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?耐壓：? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?2 kgf/cm2

風速：? ? ? ? ? ? ? ? ? ? ? ? ? 最高可達400m/s? ? ? ? ? ? ? ? ? ? ? ? ? ?耐溫：? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?250℃

材質：? ? ? ? ? ? ? ? ? ? ? ? ? 鋁合金? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 性能：? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?耐腐蝕、防銹

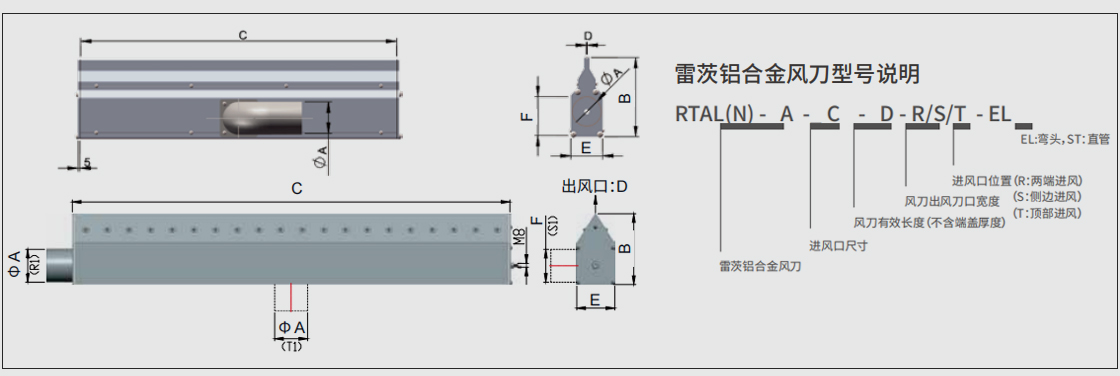

安裝尺寸與型號說明

使用說明

1.雷茨鋁合金風刀型號說明。舉例：型號公式：RTAL-A-C-D-R/S/T，預定訂購尺寸為500mm，刀口訂購寬度為0.5mm，側邊彎 頭進風口為51mm。正確的訂購型號為：RTAL-51-500-0.5-S1-EL

2.進口風選擇代碼為：R、S、T。（R2:代表風刀兩端進風；S代表風刀側邊進風；假如側邊需要多個進風口則為S2-EL,S3-EL） ?

3.訂購時請注意風刀有效長度C，它并不包含風刀兩側端蓋厚度，上述案例訂購風刀長度尺寸為500mm，并不包括側端蓋，其安 裝尺寸實際長度為508mm。 ?

4.超出上述數據范圍的訂購時請致電我司電話：400-038-5808咨詢。

注意事項

※注意避免碰撞刀口，使用的介質避免含有過粗的雜質顆粒，以免對刀口造成阻塞或損壞。?

※產品出廠時均已按定制要求校準風口的寬度，若有必要變更時，請交付原商家或專業人士進行調校，避免自行調校對產品性能的減弱。
